一、 結構原理：

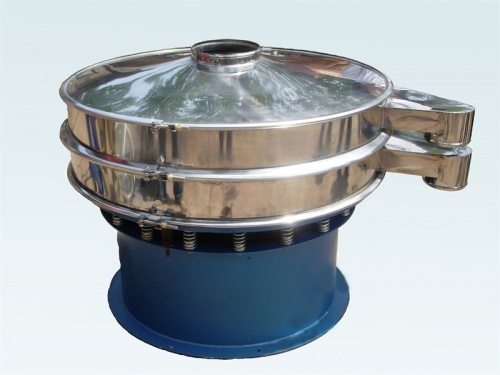

DZ型系列旋振篩是一種其它型、精度高細粒篩分機械 ,適用于干式、濕式及多種幾何物料的篩分作業。其特點為性能高低噪音、全封閉結構、無粉塵溢散、可連續作業等。該系列篩機可以通過各種不同目數的篩網，把不同顆粒、粉狀物料很好地連續分離，以滿足各種不同需要。

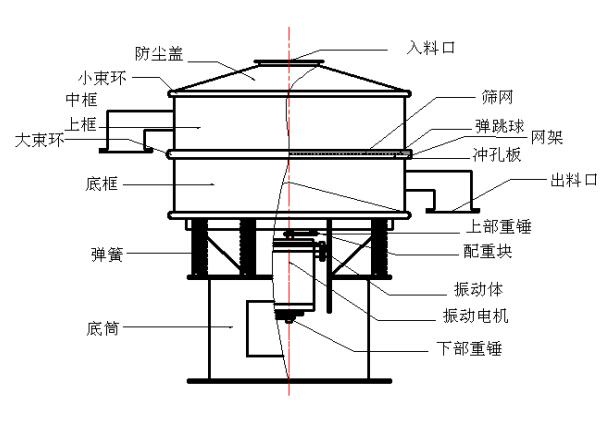

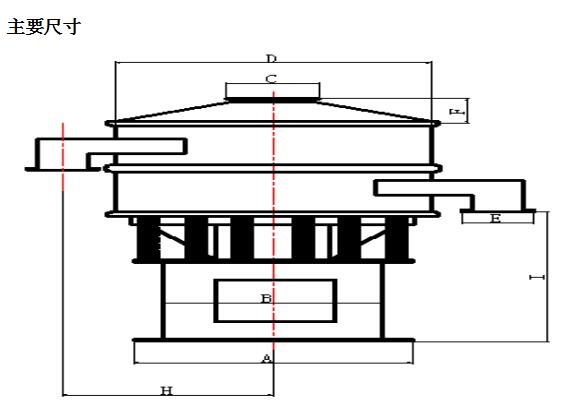

結構圖：

DZS系列旋振篩有兩種振源結構形式，用戶訂貨可自由選擇：

1、以立式單法蘭振動電機為振源；

2、用普通電機帶動激振器為振源；

兩種振源均產生立體交差復旋激振力，進而過渡傳遞給工作篩體進行篩分。振動電機（或激振器）上、下端分別裝有可調偏心重錘及配重塊，振動器下端偏心重錘設有刻度環，依照刻度環調節上、下端重錘與軸線的相位角，可有效改變物料的運動軌跡，延長或縮短物料在篩面的停留時間，物料在篩面上作水平、垂直、傾斜的三次元運動。調節上部、下部重錘的配重塊，可以達到不同的激振力，以達到不同

比重、不同目數物料的*佳篩分量。

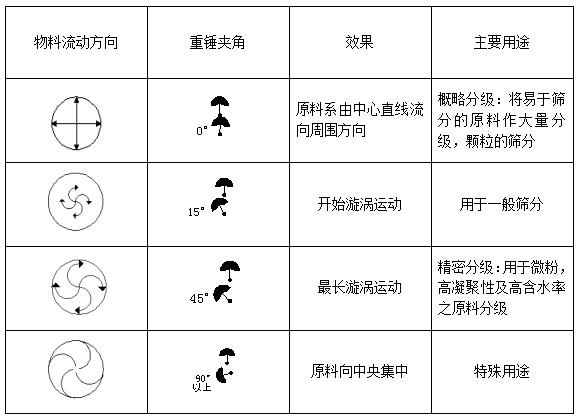

以下表是不同重錘夾角所產生的效果：

二、工作特點：

1、篩分效率高，設計精巧耐用，任何粉類、液體類皆可使用。

2、網架設計，有效縮短換網時間、解決網目堵塞及凹陷問題，清洗方便，操作簡單。

3、密封性好，粉末不飛揚，液體不滲漏。

4、物料自動排出，可以連續作業。

5、采用直立式振動電機，無機械傳動，使激振力傳遞過程無損耗，有效傳遞至篩面。

6、體積小，不占用空間，移動方便。

7、篩網*高可以達到五層使用，篩分出六種粒度規格。

三、子母網分離式設計優點

☆ 節省時間（3~5分鐘篩網更換即可完成）

☆ 節省人力，換網用兩人即可。

☆ 增加生產線的流暢性。

☆ 增加篩網壽命，橡膠球不直接撞擊子網。

☆ 篩網有效使用面積增加。

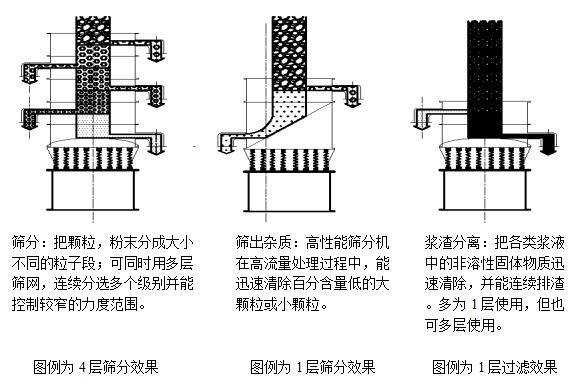

四、適用目的：

1、分級：用DZ系列三次元振動篩分/過慮器一臺即可連續*確的對產品實行分離篩選，多層使用一次可分離篩選出六組不同粒徑的產品且不會出現顆粒大小比例不一致的現象。

2、去液體：本設備單層、多層使用，可十分有效地處理固體、液體的混合物料，快速實現固液分離，并篩選過慮出不同的目的物料。

3、去雜質：本設備可對大量物料，除去大小不同的小部分物料，進行快速分離。

 五、使用要求:

1、*須均勻給料：給料量以滿足設備處理為準。一次投料過多，阻礙物料在篩面上的正常運動，不但易使篩網疲勞變松，而且會大大降低物料處理量。 一次性給予大量物料，會使本身處于不平衡運轉的電機負荷驟然增加，而造成電機損壞、減低電機的壽命。如給料量達不到設備的處理能力，即浪費能源，又降低了 產量。

2、有強大沖擊力的給料方式，*須加裝緩沖料斗，物料直接沖擊網面，不但消耗振動源所產生的激振力，更易造成網面破損及篩網疲勞，而影響產量及篩分.過濾的質量。

3、如篩分物料有腐蝕性，使用過后請及時清理干凈。

4、請經常觀看工作網是否變松，請?jiān)俅问咕W(wǎng)繃緊。

六、適用行業：

1、化工行業：樹脂粉、顏料、涂料、化妝品行業、工業藥品、油漆、化肥、塑料、化工粉末、等。

2、磨料、陶瓷行業：石英砂、研磨粉、泥漿、噴霧土粒等。

3、食品行業：添加劑、淀粉、食品化工、果汁、乳制品行業、飼料行業、豆?jié){及豆制品等。

4、造紙行業：涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收等。

5、金屬、冶金、礦業行業：粉末冶金、建筑、合金粉、電磁材料、金屬粉末、耐火材料等。6、醫藥行業：醫藥中間體、中西藥粉、中成藥、西藥液體、中西藥顆粒、保健食品等。

7、公害處理：工業廢水治理、垃圾、人畜屎尿、廢油、食品廢水、助劑、活性炭等

七、振動篩分過濾機基本功能：
